Entdecken Sie mit dem Sperrverschluss LOXX® eine neue Art zu befestigen.

Sicher miteinander verbinden, jedoch schnell voneinander lösen, das ist eine Eigenschaft, die sehr wenige Befestigungslösungen anbieten.

Mit unserem Schnellverschluss LOXX®, der in der Non-fabric-Version alle Zähnchen angelegt hat (standardmäßig lieferbar), hat die Industrie eine neue Art, feste Materialien miteinander zu verbinden.

Unsere technischen Erneuerungen, sowie unsere ständige Suche nach innovativen Lösungen beeindrucken und beflügeln renommierte Industriekunden, die begeistert LOXX® als Verbindungselement in Ihr Produkt einbauen und als Kompletterfindung gar zum Patent anmelden. Gerne beraten wir Sie, damit Sie mit unserem Verschluss Ihre Befestigungslösung zu finden.

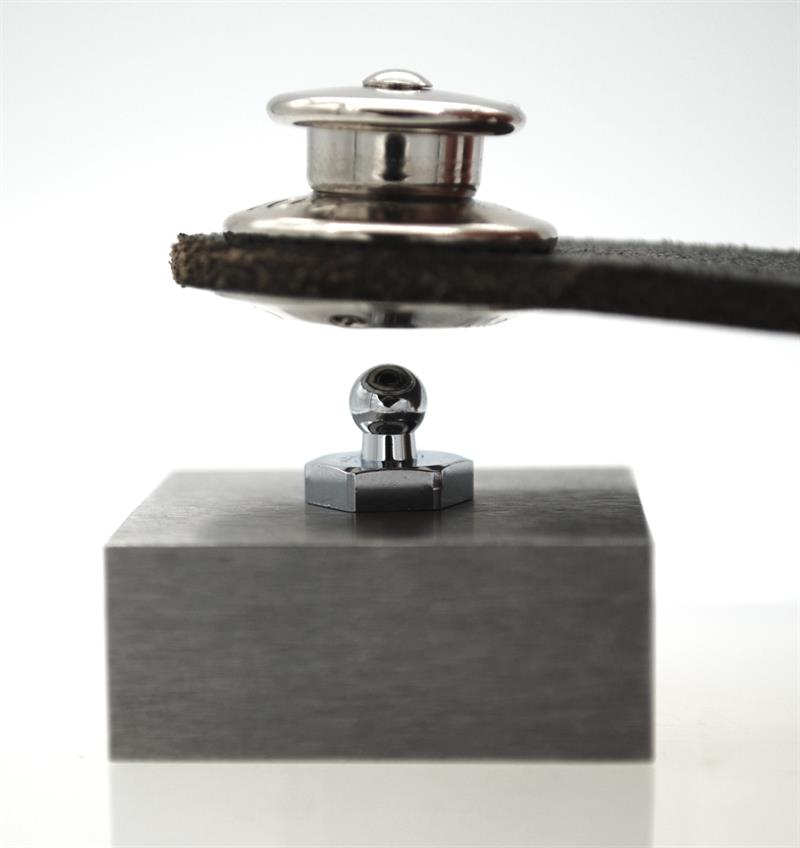

Wie funktioniert LOXX®?

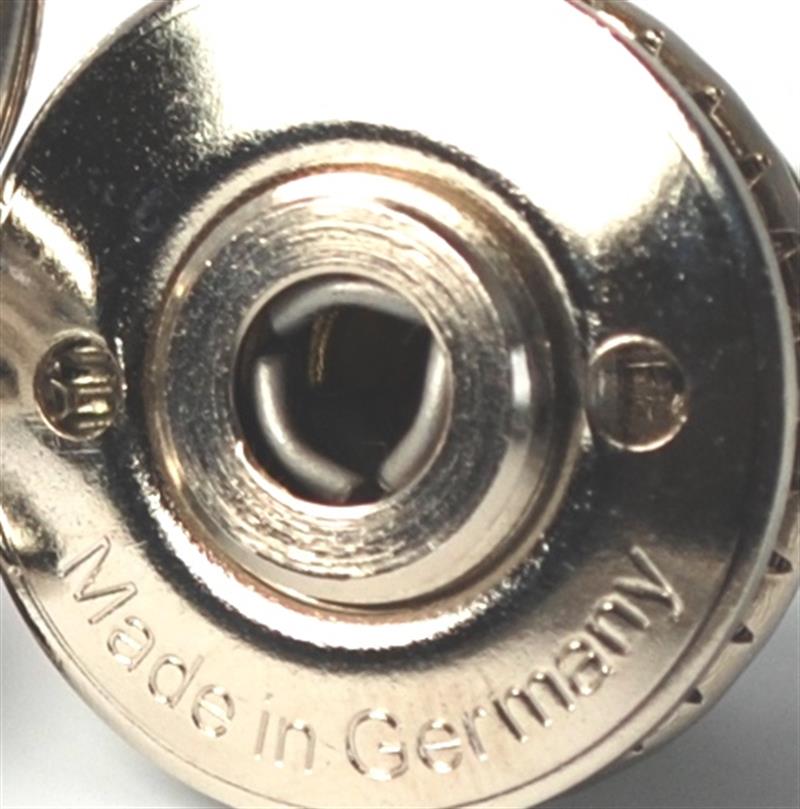

Der Sperrverschluss LOXX® besteht immer aus zwei Teilen. Er schließt und sichert automatisch, indem sich die Edelstahl-Feder des Oberteils (ähnlich wie bei einer Anhängerkupplung) um den Kugelkopf des Unterteils fest legt und verriegelt.

Nur durch das Hochziehen der Kappe gibt die Feder den Kugelkopf wieder frei, und die Verbindung kann kinderleicht gelöst werden.

LOXX® ist zuverlässig in der Anwendung, nachhaltig in der Herstellung und überrascht immer wieder mit innovativem Design. Nur von Schaeffertec - Made in Germany!

Wie wird das LOXX® Sicherheitssystem angebracht?

Das anbringen von Oberteilen und Stoffschrauben ist sehr einfach:

Das 10-mm-Loch stanzen, Gewinde des Oberteils (bzw. der Stoffschraube) hindurchführen, Scheibe aufsetzen und richtig festdrehen. Fertig!

Hier geht es zum Anschauungsvideo...

Welche Kräfte hält das LOXX® System aus?

Unser Sperrverschluss ist eine sichere Lösung für eine starke Verbindung.

Für genaue Informationen laden Sie das Informationsblatt runter: LOXX® Technical Forces.

Das LOXX® Oberteil mit großer Griffkappe.

Das LOXX®-Oberteil mit großer Griffkappe wurde in den 1950er Jahren entwickelt. Die Kappe ist größer und dadurch griffiger, vor allem wenn man kalte oder nasse Hände hat, oder gar Handschuhe tragen muss. Die Ausführungen Messing vernickelt, Messing verchromt oder Edelstahl Hybrid sind die Standardversionen für die klassische Applikationen im industriellen Bereich.

Die LOXX® Sperrverschlüsse gibt es ebenfalls in einer sehr hochwertigen Schwarzverchromung, sowie auch andere Oberflächen. Schauen Sie doch in unserem Katalog nach.

LOXX® Oberteile in HD - Das Original neu erfunden!

Das LOXX® Oberteil Heavy Duty ist das Beste seiner Art. Äußerlich nicht zu unterscheiden haben wir unser neues LOXX® Oberteil Heavy Duty im Inneren neu erfunden. Durch eine geniale Verbesserung haben Sie ein Oberteil, das für eine größere Langlebigkeit und bessere Bedienung garantiert.

Die Version LOXX® HD ist eine geschützte Weiterentwicklung (Gebrauchsmuster 20 2015 104 203) und in jeder Ausführung und Oberfläche möglich. Nur von Schaeffertec. Zu unseren Katalogen...

Weitere Oberteile:

Wenn Sie dickere Materialien verwenden, oder mehrere Lagen Stoff miteinander verbinden wollen sollten Sie sich für den LOXX® XL entscheiden. Diese Variante hat einen Klemmbereich von bis zu 6 mm und ist in fünf verschiedenen Oberflächen erhältlich.

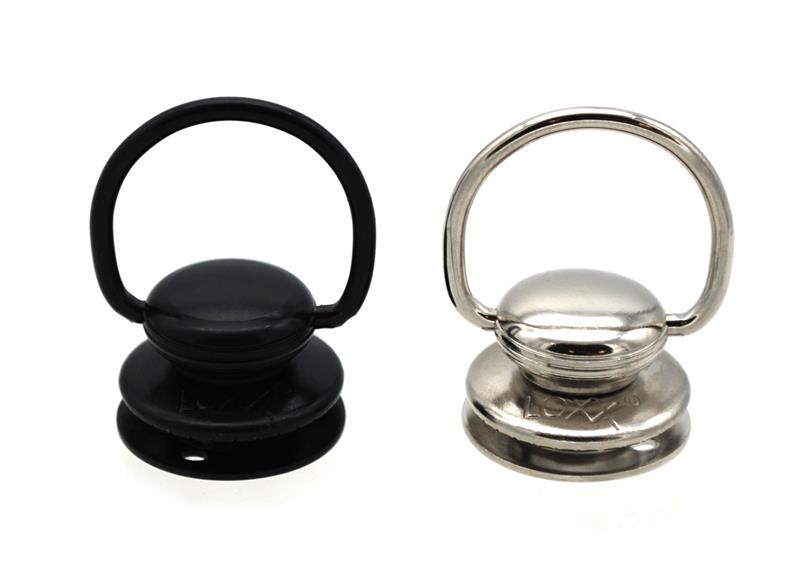

Unter bestimmten Voraussetzungen, und wenn beispielsweise das "Kneifen" der Kappe nicht möglich ist, kann ein LOXX® Oberteil mit Schlaufe/Ring sehr sinnvoll sein. Zum Lösen der Verbindung kann man an dem Ring ziehen. Das Oberteil mit Ring gibt es standardmäßig in Messing vernickelt und Messing schwarz verchromt.

Das LOXX® Oberteil XXL

Dieses Oberteil kann für sehr dicke Materialien verwendet werden. Durch einen Klemmbereich von bis zu 9 mm ist es Ihnen zum Beispiel möglich, Tischplatten zu befestigen oder Holzplatten als Dekoration an Wänden aufzuhängen. Das Oberteil XXL ist mit glatter Griffkappe in Nickel, Chrom und Schwarzchrom erhältlich.

Klemmbereiche (Materialdicke)

Alle Oberteile werden i.d.R. mit der Standardscheibe geliefert (im Bild links). Die lange Scheibe wurde entwickelt, um einen höheren Klemmbereich (+ 1 mm) zu erreichen (im Bild rechts).

Alle Oberteile, und auch alle großen Stoffunterteile können je nach Kundenwunsch mit Standard oder mit langer Scheibe geliefert werden. Siehe zum Verständnis Das modulare System von LOXX®.

Die Scheiben können auch separat geordert werden. Ein Service aus dem Hause Schaeffertec!

Laden Sie hier als pdf eine Übersicht über die verschiedenen Klemmbereiche der LOXX Oberteile runter.

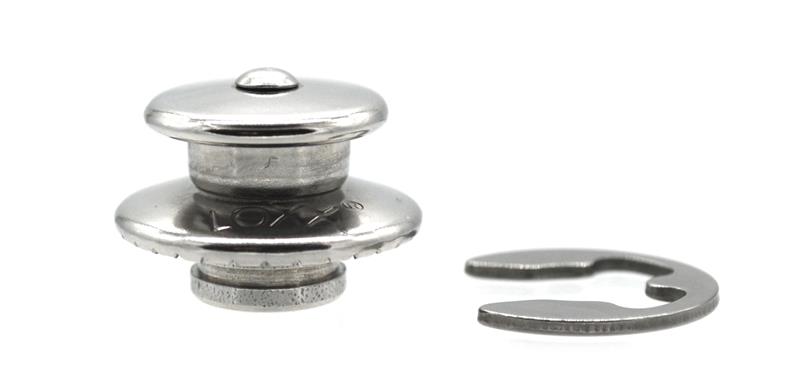

Das Oberteil mit Nut und Sprengring

Für dauerhafte Verbindungslösungen, bei denen das Oberteil von Verbraucher/Endkunden nicht ohne Weiteres gelöst werden soll, gibt es auch eine Lösung mit Nut und Sprengring.

Dieses spezielle Oberteil hat keinen Gewindegang, auf dem unsere Standardscheiben geschraubt werden können, sondern wird auf die vorhandene Nut ein Sprengring geklickt. Der Sprengring kann nur mit einem entsprechenden Werkzeug abgezogen werden.

Standardmäßig wird dieses Oberteil aus Edelstahl gefertigt und hat alle Zacken umgebördelt. Andere Varianten sind auf Anfrage möglich.

Unterteile / Schrauben / Platten

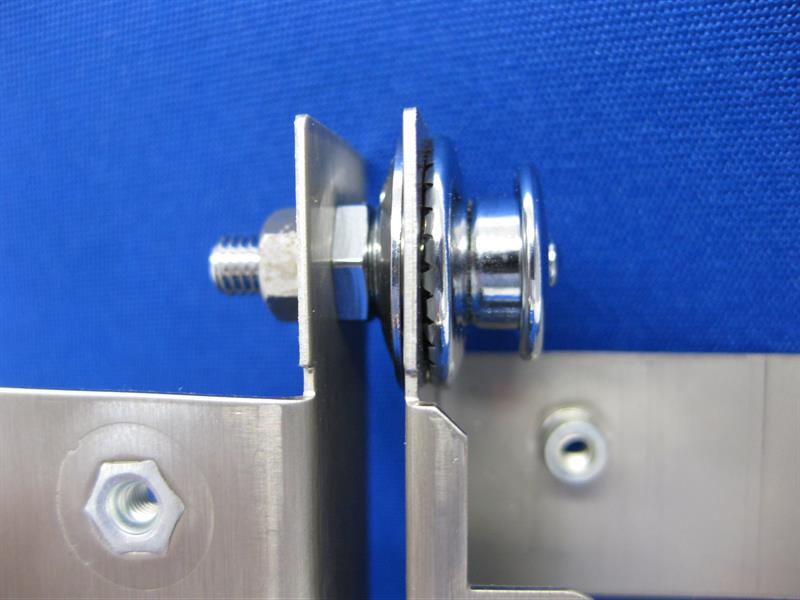

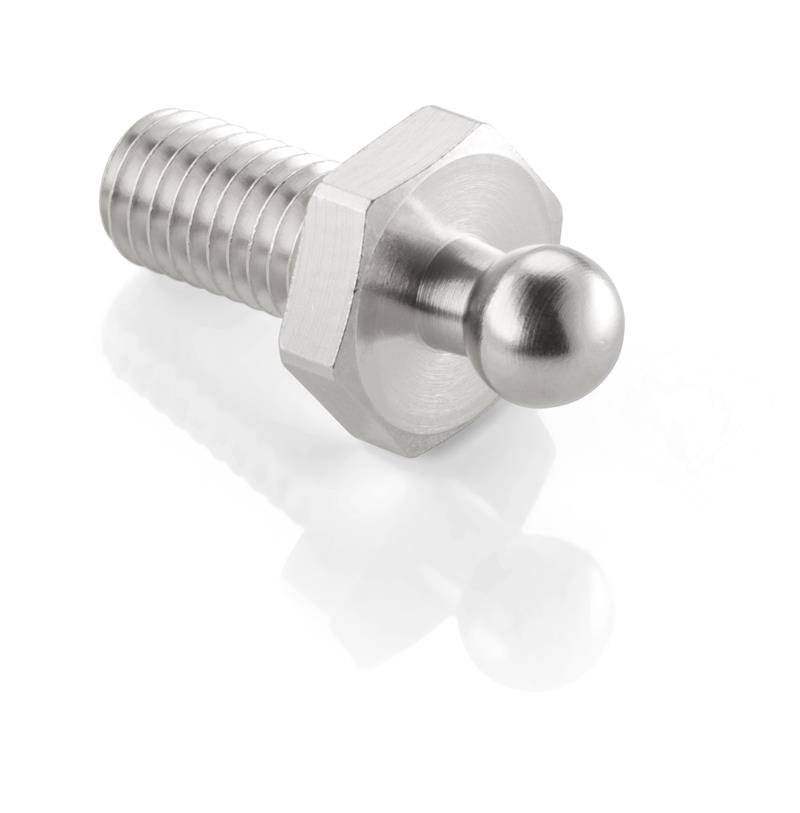

Metrische Schrauben.
Wir bieten standardmäßig eine große Vielfalt an metrischen Schrauben an. Länge, Gewinde und Oberfläche können dabei variieren. Standardmäßig führen wir die metrischen Schrauben mit M4-, M5- oder M6-Gewinde. Sonderproduktionen mit Mengen ab 500 St. sind möglich. Fragen Sie nach einem Angebot.

Hier finden Sie die technischen Angaben.

Hier finden Sie eine Übersicht unserer metrischen Schrauben.

Selbstschneidenden Schrauben.

Die sogenannten Blechschrauben gibt es in vielen Längen und Oberflächen. Das besondere an diesen Schrauben ist, dass diese dreiteilig gefertigt werden. Dabei ist das Gewinde immer aus Edelstahl. Kugelkopf und Sechskant können - je nach Kundenwunsch - aus Messing oder aus Edelstahl sein.

Für Ihre Anwendung im industriellen Bereich haben wir unsere Schrauben in vielen Längen und Oberflächen ab Lager lieferbar. Zu unseren Katalogen...

Hier finden Sie die technischen Angaben.

Hier finden Sie eine Übersicht unserer selbstschneidenden Schrauben.

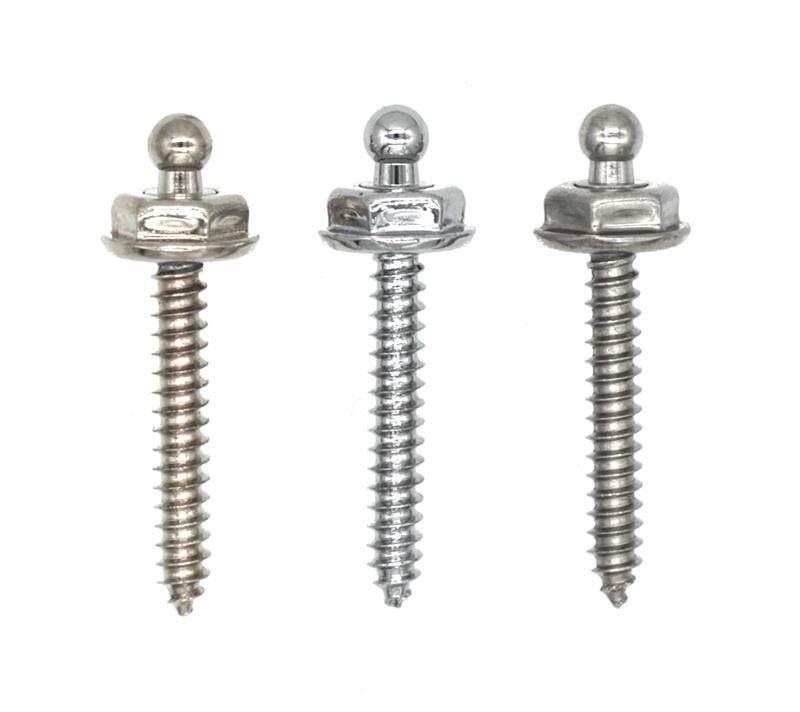

Brauchen Sie eine besonders lange Schraube? Wir haben eine neue 26 mm lange selbstschneidende Schraube im Programm. Erhältlich ist diese Schraube in Edelstahl, Messing vernickelt und Messing verchromt.

Sollten Sie Fragen haben, sprechen Sie uns gerne an.

Hier finden Sie eine Übersicht unserer selbstschneidenden Schrauben.

Dübel aus hellem Kunststoff.

Eine geniale Hilfe für die Anbringung von LOXX® Schrauben an Kederleisten ist unser kleiner Kunststoff-Dübel. Dieser kann mit Schrauben in den Längen 10 und 12 mm verwendet werden.

Den Dübel einfach in die Kederleiste drücken, auf Position bringen, und die Schraube bis zum Anschlag eindrehen. Fertig! Der kleine Dübel ist eine Weiterentwicklung von Schaeffertec.

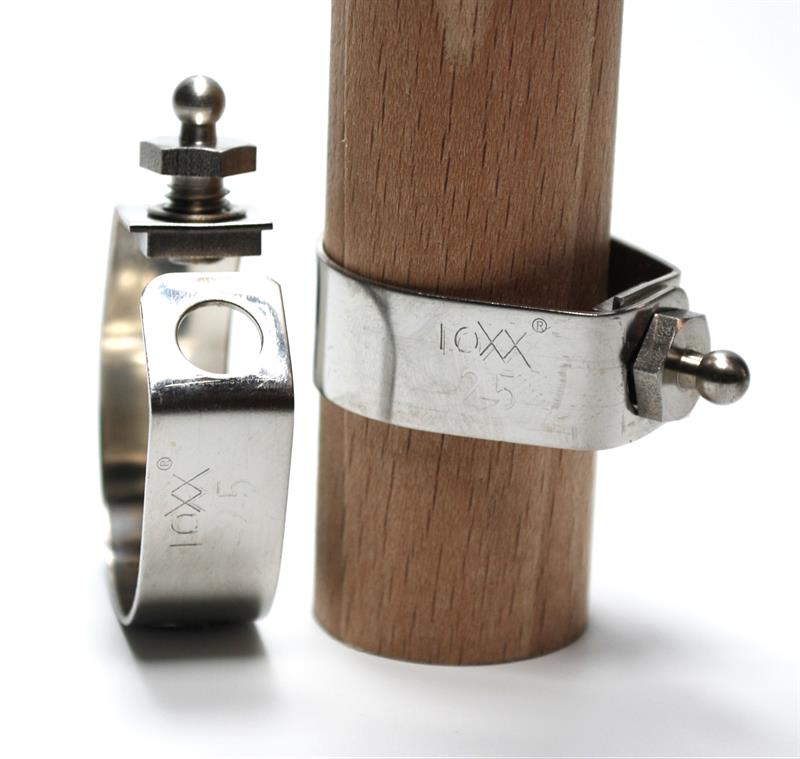

Die LOXX® Rohrschellen sind hervorragend geeignet für Stellen an denen nicht gebohrt werden kann oder soll. Sie sind auch nachträglich anzubringen. Wir führen sie standardmäßig in 22, 25 und 30 mm.

Die notwendigen M6 x 8 mm Schrauben zum Verschließen der Rohrschellen sind im Lieferumfang enthalten. Unsere Rohrschellen und die dazugehörigen Schrauben sind zu 100 % aus Edelstahl.

Schaen Sie sich hier unser Informationsblatt an.

Hier finden Sie die technischen Angaben.

Das Unterteil zum Einkleben.

loxx® unterteil zum einkleben abmessungen

Der Stift dieses Unterteils hat einen Durchmesser von 4,5 mm, eine Länge von 5 mm, und zwei Nuten. Es kann mit geeignetem Kleber einfach und dauerhaft eingeklebt werden.

Durch die Vertiefungen im Stift verteilt sich der Kleber, und das Unterteil bekommt einen besonders guten Halt.
Dass LOXX® Unterteil zum einkleben gibt es standardmäßig in Messing vernickelt. Andere Varianten sind auf Anfrage erhältlich.

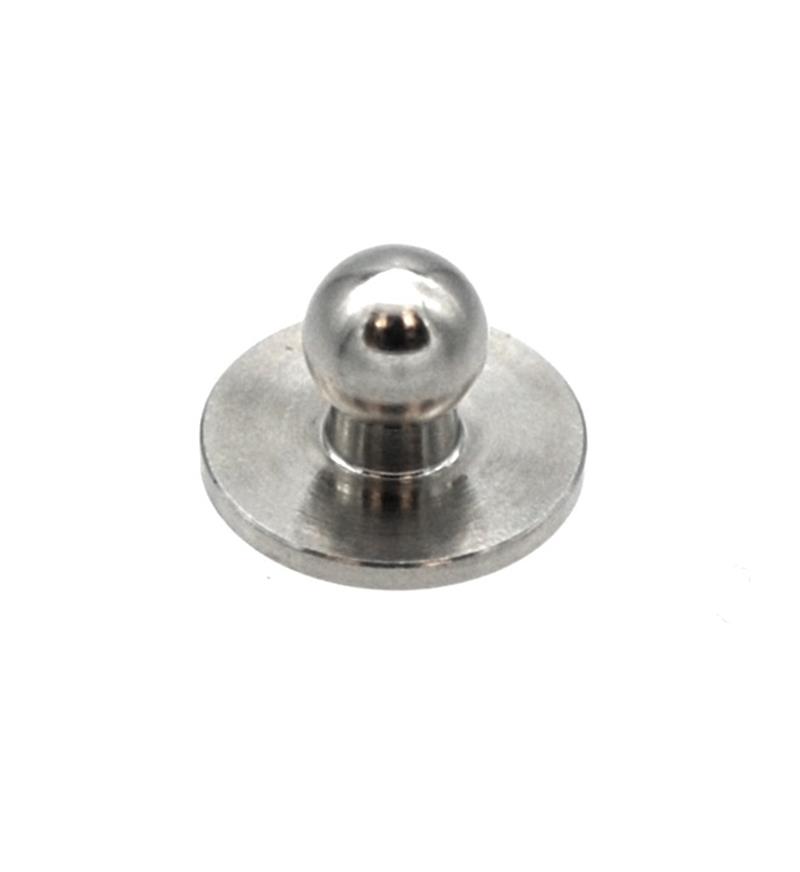

Das kleine Unterteil zum Schweißen

Das kleine Unterteil zum Schweißen hat einen Durchmesser von 10 mm, ist 7 mm hoch und ist aus einem schweißbaren Edelstahl hergestellt.

Für weitere Informationen können Sie sich gerne bei uns melden oder unser Kontaktformular ausfüllen.

Das große Stoffunterteil (= die Stoffschraube).

Diese Unterteil, von Schaeffertec im Jahre 2012 entwickelt, wird mit der gleichen Scheibe festgeschraubt, wie alle Oberteile.
Die Vorteile daran sind:

Ein Werkzeug zum Stanzen der Löcher.
Ein Werkzeug zum Anbringen der Scheibe.
Um den Klemmbereich zu erhöhen kann die lange Scheibe benutzt werden.

Achten Sie darauf: Die original Stoffschraube hat auf der Unterseite LOXX geprägt und "Made in Germany" auf der Scheibe. Nur das Original kommt von Schaeffertec. Zu unseren Katalogen...

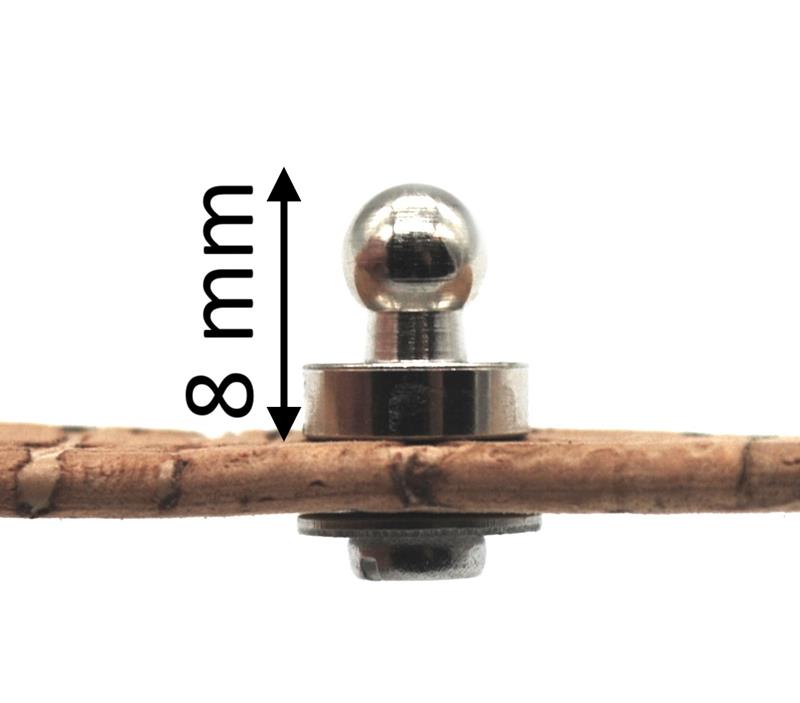

Das kleine Unterteil zum Verschrauben

Eine geniale Neuheit!

Für dieses kleine Unterteil wird keine Spindelpresse mehr benötigt, denn es wird verschraubt. Die nötigen Schrauben (wahlweise in zwei Längen) und die Unterlegscheiben (Ø 8 mm) gehören zum Lieferumfang.

Dabei erleichtern zwei Klemmbereiche das Anbringen an sehr dünnen, oder sehr dicken Materialien:

Mit Schraube M 2,5 x 6 mm = Klemmbereich 0 – 4 mm.

Mit Schraube M 2,5 x 8 mm = Klemmbereich 2 – 6 mm.

Für die Anbringung empfehlen wir:

- Revolver-Lochzange (z. Bsp. von Prym) – Lochgröße 2 mm

- Mikroschraubendreher mit Schlitz in 0,5 mm (z. Bsp. von WERA)

Das kleine Unterteil zum Verschrauben gibt es aktuell in 5 Oberflächen: Messing Natur und Messing veredelt in Nickel, Altmessing, Altkupfer und Schwarznickel.

Laden Sie hier das Informationsblatt als pdf herunter.

Möchten Sie eine Kopie, oder lieber LOXX® Made in Germany - das Original?

Falls auch Sie auf änliche Verschlüsse anderer Bezeichnung gestoßen sind, oder diese ungefragt zugeschickt bekommen haben, und sich daher diese Frage stellen, dann gibt Ihnen John Ruskin, der es vor über 100 Jahren schon erkannte, hier die Antwort:

“Es gibt kaum etwas auf dieser Welt, das nicht irgendjemand etwas schlechter machen und etwas billiger verkaufen könnte, und die Menschen, die sich nur am Preis orientieren, werden die gerechte Beute solcher Machenschaften.
Es ist unklug, zu viel zu bezahlen, aber es ist noch schlechter, zu wenig zu bezahlen. Wenn Sie zu viel bezahlen, verlieren Sie etwas Geld, das ist alles. Wenn Sie dagegen zu wenig bezahlen, verlieren Sie manchmal alles, da der gekaufte Gegenstand die ihm zugedachte Aufgabe nicht erfüllen kann.
Das Gesetz der Marktwirtschaft verbietet es, für wenig Geld viel Wert zu erhalten.
Nehmen Sie das niedrigste Angebot an, müssen Sie für das Risiko, das Sie eingehen, etwas hinzurechnen. Und wenn Sie das tun, dann haben Sie genug Geld, um etwas Besseres zu bezahlen.“

LOXX® - der original Schnellverschluss Made in Germany!

Sie möchten mehr wissen?

Hier geht es zu unseren Anprechpartnern.

Hier geht es zu unserem LOXX Shop.

Hier finden Sie unsere kleine Broschüre für die Industrie.

Schauen Sie nach in unserem Komplettkatalog.

Finden Sie alle Kataloge, Broschüren, Dokumentationen und FAQs zum Downladen hier.

Diese Werkzeuge erleichtern Ihnen das Anbringen und Verwenden von LOXX® Ober- und Unterteilen:

Das Ausstanzen von Löchern:

Ein Standardwerkzeug für 10-mm-Löcher.

Mit diesem Locheisen stanzen Sie manuell und präzise die nötigen Löcher für Oberteile und Stoffschrauben.

Ein professionelles Werkzeug für 10 mm Löcher.

NEU! Diese praktische Lochzange ist ideal für das schnelle Lochen von passenden 10 mm Löchern Einsätze sind austauschbar. Made in Italy.

Das Anbringen der Scheiben:

Der kleine Schlüssel ist ideal, wenn Sie nur ab und an ein Oberteil oder eine Stoffschraube anbringen möchten. Mit dem ausgestanzten Sechskant können Sie außerdem einzelne Schrauben festdrehen.

Der große Schlüssel mit ergonomisch geformten Holzgriff für die perfekte Kraftübertragung. Mit diesem Schlüssel bringen Sie schnell alle Standard und lange Scheiben an Oberteilen und den Stoffschrauben an.

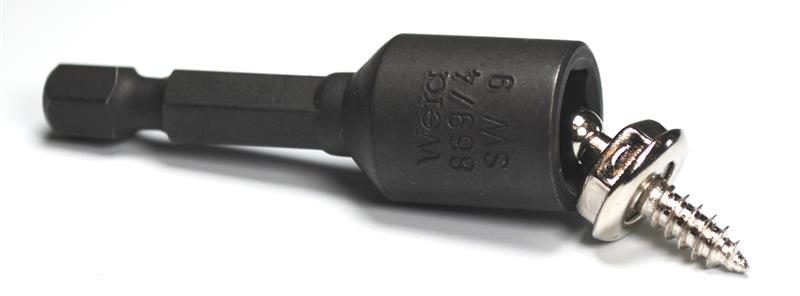

Der Aufsatz für Elektrobohrer zum schnellen und sicheren Anbringen von LOXX® Scheiben an allen Oberteilen und an den Stoffschrauben. Eine Entwicklung aus dem Hause Schaeffertec. Made in Germany!

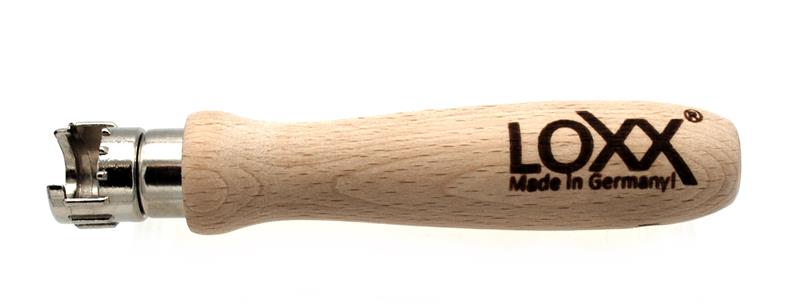

Das Pull and Close Werkzeug.

Dieses praktische Werkzeug ermöglicht es Ihnen, Oberteile mit großer Kappe an neuen und daher noch stark spannenden Planen leichter zu öffnen und zu schließen.

Hier geht es zum Anwendungsvideo...
